설명
기술적인 매개 변수
딥 스위치가 있는 6채널 고주파 DMX 디코더의 Mian 기능
-
DMX512/1990 표준 프로토콜을 준수합니다.
-
DMX IN/OUT 선택 가능을 위한 RJ45 및 XLR 인터페이스 포함;
-
표준 DMX 신호를 고주파수-PWM 신호로 변환합니다.
-
12V-48V의 LED 조명을 참조하십시오.
-
16비트(65536 레벨)/8비트(256 레벨) 회색 레벨 선택 가능;
-
PWM 주파수 5K/22KHz 선택 가능;
-
컨트롤러를 사용하여 비동기 색상 변경 효과를 얻을 수 있습니다.
-
Dip Switch를 사용하여 DMX 주소를 자유롭게 설정합니다.
-
7개의 출력 단자는 독립적으로 제어 가능한 정전압 PWM 조광 채널 6개와 공통 양극 전력을 제공합니다.
터미널(공유 양극).
기계 구조

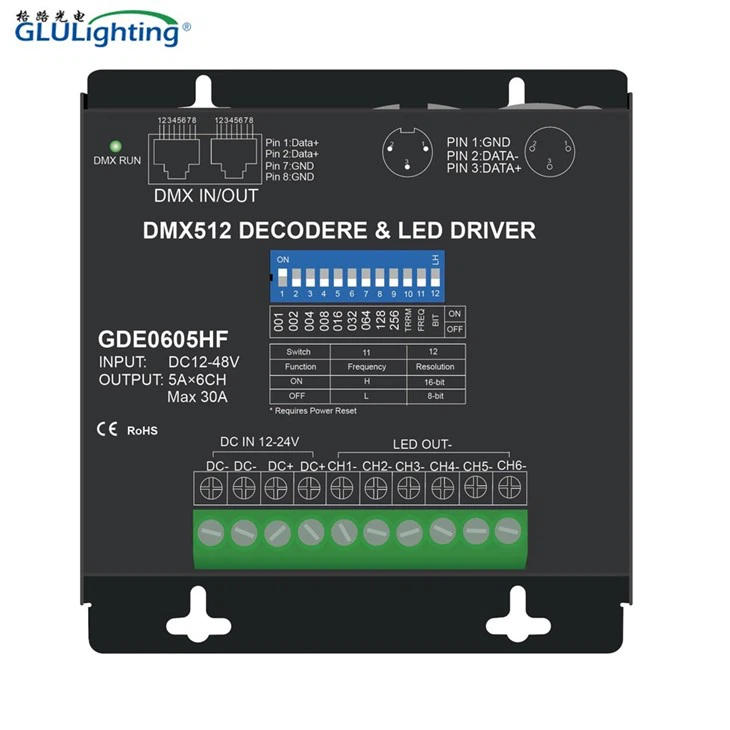

DIP 스위치 GDE0605HF가 있는 고주파수 6채널 dmx 디코더의 경우 컨트롤러에는 중간에 DIP 스위치가 함께 제공되므로 DIP 스위치를 사용하여 DMX 주소를 자유롭게 설정할 수 있습니다. 6채널 dmx 디코더에는 다양한 연결 방법이 제공됩니다.
기계적 치수 및 설치
MM 크기: 122*107*33mm
인치 크기: 4.8*107*1.3인치
설치: 양쪽에 장착 구멍이 설치되어 있으며 장착 구멍 피치 97mm(3.82in.)
연결 및 배선 다이어그램
01
12/24V 전원 공급 장치용 전원 입력 핀 2개와 전원 출력 핀 1개, 채널 출력 핀 4개가 있는 7핀 phoenix 커넥터 소켓이 있습니다.
02
하나의 DMX512 네트워크에 최대 10개의 디코더를 함께 연결하는 것이 좋습니다. 더 많은 단위 부하를 추가하고 300미터보다 긴 네트워크의 경우 DMX 중계기, 증폭기 또는 광{4}}절연체가 필요합니다.
03
DMX 컨트롤은 DMX 채널이 표시되는 동안에만 활성화됩니다. 디밍 콘솔이 DMX 데이터 전송을 중지하면 디코더는 장치의 전원이 꺼질 때까지 수신한 마지막 값을 유지합니다.
작동 지침
1
2
3
4
5
6
7
안전정보
1. 국가 및 지역 전기 법규 규정에 따라 설치하십시오.
2. 이 제품은 자격을 갖춘 자격증을 갖춘 전기 기술자가 설치하고 수리하도록 고안되었습니다.
3. 디코더의 작동 전압은 DC12-48V입니다. 고전압 전원에 연결하지 마십시오. 호환 가능한 정전압 전원 공급 장치 또는 적절한 전압의 배터리를 설치하십시오.
4. 호환 가능한 12VDC-48VDC 정전압 조명 기구만 설치하십시오. 전원 공급 장치 전압이 LED 조명의 요구 사항과 일치하는지 확인하십시오. 이를 무시하면 화재 위험이 발생할 수 있습니다.2
5. 본 제품은 실내 사용 전용이므로 습기로부터 보호되지 않습니다.
6. 선택한 전원 공급 장치 및 조명에 따라 최대 잠재 전류 부하에 적합한 전선 게이지를 선택하십시오. 모든 채널의 총 전류 합계는 공유 LED+ 단자를 통해 전달되므로 LED+ 도체의 총 전류는 일반적으로 케이블 선택을 결정하는 요소입니다.
7. 나사 단자에 와이어를 삽입하거나 제거하거나 소켓에 커넥터를 삽입하거나 제거할 때마다 전원이 차단되어 있는지 확인하십시오.. 8 작동 중에 모든 나사 단자가 조여지고 모든 커넥터가 완전히 삽입되었는지 확인하십시오.
인기 탭: 딥 스위치가 있는 고주파 6채널 dmx 디코더, 중국, 제조업체, 공급업체, 공장, 맞춤형
기술적인 매개변수
제품명
DIP 스위치가 있는 고주파 6채널 DMX 디코더
제품 모델
GDE0605HF
하우징 소재 및 색상
DIP 스위치가 있는 6채널 고주파 DMX 디코더의 경우 하우징에 강철을 사용하고 검정색을 사용합니다.
작동 전압
DIP 스위치가 있는 6채널 고주파 DMX 디코더는 DC12-24V 및 DC25-48V 버전을 제공합니다.
출력 전류(최대)
6CH×5A의 DC12-24V 및 6CH×5A의 DC25-48V용 DIP 스위치가 있는 6채널 고주파 DMX 디코더입니다.
출력 전력(최대)
최대 360W의 DC12V, 최대 720W의 DC24V, 최대 1440W의 DC48V용 DIP 스위치가 있는 6채널 고주파 DMX 디코더.
출력 유형
DIP 스위치가 있는 6채널 고주파 DMX 디코더의 경우 정전압 DC12-48V를 제공합니다.
그레이 레벨
DIP 스위치가 있는 6채널 고주파 DMX 디코더의 경우 16비트(65536 레벨)와 8비트(256 레벨)를 선택할 수 있는 두 가지 그레이 레벨을 제공합니다.
PWM 주파수
우리는 다양한 요구 사항을 달성하기 위해 다양한 PWM 주파수를 제공하며 5K/22KHz 선택 가능을 제공합니다.
총중량
DIP 스위치가 있는 고주파 DMX 디코더의 총 중량: 400g
작동 온도
DMX 디코더의 작동 온도는 -30도 ~ +55도입니다.
IP 등급
DMX 디코더의 IP 등급은 IP40입니다.
DMX 입력/출력
DMX IN/OUT용 RJ45 인터페이스와 3PIN/5PIN XLR을 모두 제공합니다.
전원 입력/LED 출력
전원 입력 및 LED 출력에는 10핀 녹색 블록 터미널을 사용합니다.
